多工位熱變形維卡軟化點(diǎn)試驗(yàn)機(jī)核心測(cè)試原理

1. 熱變形溫度 (HDT) 測(cè)試

方法：將標(biāo)準(zhǔn)試樣（長(zhǎng)條狀）置于三點(diǎn)彎曲支座上，施加恒定彎曲應(yīng)力（常用 1.82 MPa 或 0.45 MPa），在硅油介質(zhì)中勻速升溫。

判定：當(dāng)試樣中點(diǎn)變形量達(dá)到規(guī)定值（0.25 mm）時(shí)，記錄此時(shí)的溫度。

意義：表征材料在受熱受力狀態(tài)下抵抗彎曲變形的能力，評(píng)估結(jié)構(gòu)件耐熱性。

2. 維卡軟化點(diǎn)溫度 (VST) 測(cè)試

方法：將標(biāo)準(zhǔn)壓針（截面積 1 mm2）垂直置于試樣表面，施加恒定負(fù)荷（10 N 或 50 N），勻速升溫。

判定：當(dāng)壓針刺入試樣深度達(dá)到 1.0 mm 時(shí)，記錄此時(shí)的溫度。

意義：表征材料受熱軟化的特性，適用于薄膜、片材等非結(jié)構(gòu)件。

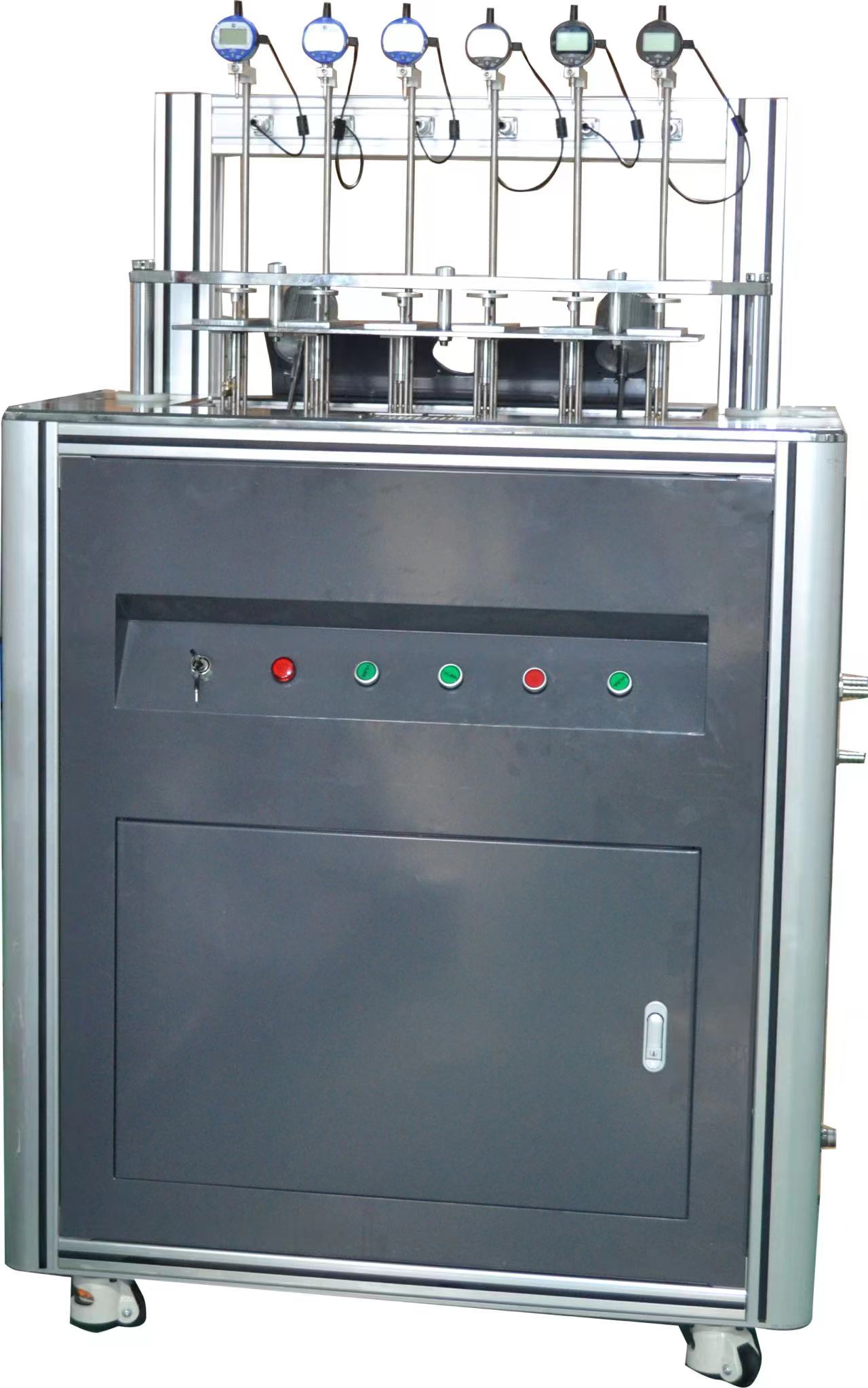

多工位熱變形維卡軟化點(diǎn)試驗(yàn)機(jī)（又稱熱變形維卡儀）是用于測(cè)定熱塑性塑料、橡膠及復(fù)合材料耐熱性能的核心檢測(cè)設(shè)備，可同時(shí)測(cè)量材料的熱變形溫度 (HDT) 與維卡軟化點(diǎn)溫度 (VST)，是高分子材料行業(yè)質(zhì)量控制與研發(fā)的儀器。試樣架自動(dòng)升降功能、自動(dòng)提錘，自動(dòng)加載法碼

衡翼多工位熱變形維卡軟化點(diǎn)試驗(yàn)機(jī)的特點(diǎn)：

1.試樣架自動(dòng)升降

2.自動(dòng)提錘

3.自動(dòng)加載法碼

4.試驗(yàn)過程全自動(dòng)控制

5.數(shù)據(jù)實(shí)時(shí)采集、曲線繪制、結(jié)果存儲(chǔ)與打印

多工位熱變形維卡軟化點(diǎn)試驗(yàn)機(jī)適用標(biāo)準(zhǔn)：

GB/T 8802《熱塑性塑料管材、管件維卡軟化溫度的測(cè)定》；

GB/T 1633《熱塑性塑料維卡軟化溫度（VST）的測(cè)定》；

GB/T 1634.1《塑料 負(fù)荷變形溫度的測(cè)定第1部分：通用試驗(yàn)方法》；

GB/T 1634.2《塑料 負(fù)荷變形溫度的測(cè)定第2部分：塑料、硬橡膠和長(zhǎng)纖維增強(qiáng)復(fù)合材料》；

GB/T 1634.3《塑料 負(fù)荷變形溫度的測(cè)定第3部分：高強(qiáng)度熱固性層壓材料》。

多工位熱變形維卡軟化點(diǎn)試驗(yàn)機(jī)技術(shù)參數(shù)：

型號(hào)：HY（RW）-300HB-3、 HY（RW）-300HB-4、   HY（RW）-300HB-6

1.溫度控制范圍：環(huán)境溫度—300℃

2.升溫速率： （120±10）℃/h  (12±1)℃/6min (50±5)℃/h (5±0.5)℃/6min

3.溫度示值誤：0.1℃

4.溫度控制精度：±0.5℃

5.形變示值誤差：±0.001mm，

6.勻速升溫速率：  A速度：5±0.5℃/6min；B速度：12±1.0℃/6min

7.變形測(cè)量范圍：>10mm

8.變形分辨力：0.001mm

9.變形測(cè)量范圍：0—5mm

10.實(shí)驗(yàn)架個(gè)數(shù)：3個(gè)    4個(gè)  6個(gè)

11.負(fù)載桿及托盤質(zhì)量：68g

12.標(biāo)準(zhǔn)砝碼：一套

13.加熱介質(zhì)：甲基硅油（運(yùn)動(dòng)粘度一般選擇200厘斯）或變壓器油

14.冷卻方式：150℃以上自然冷卻，150℃以下水冷或自然冷卻。

15.加熱功率：4kw

16.電源電壓：220V  50Hz

17.儀器重量：150Kg

18.儀器尺寸：528mm×545mm×850mm
